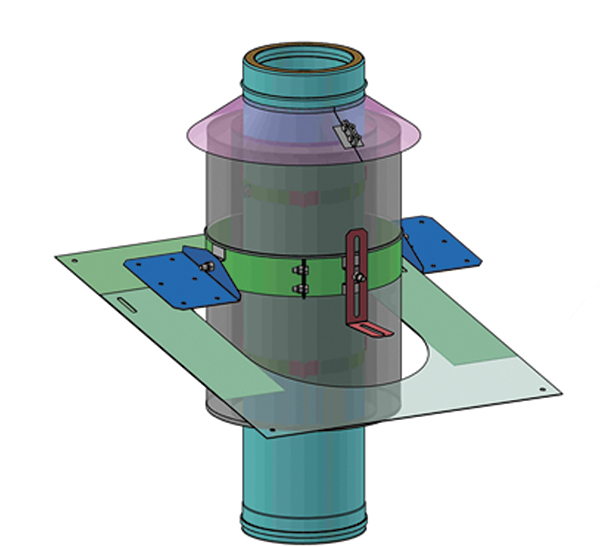

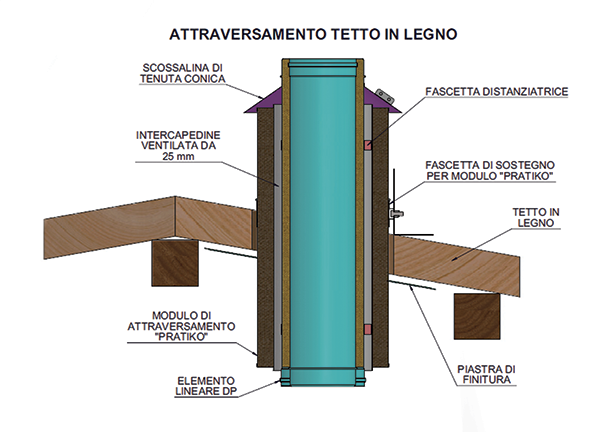

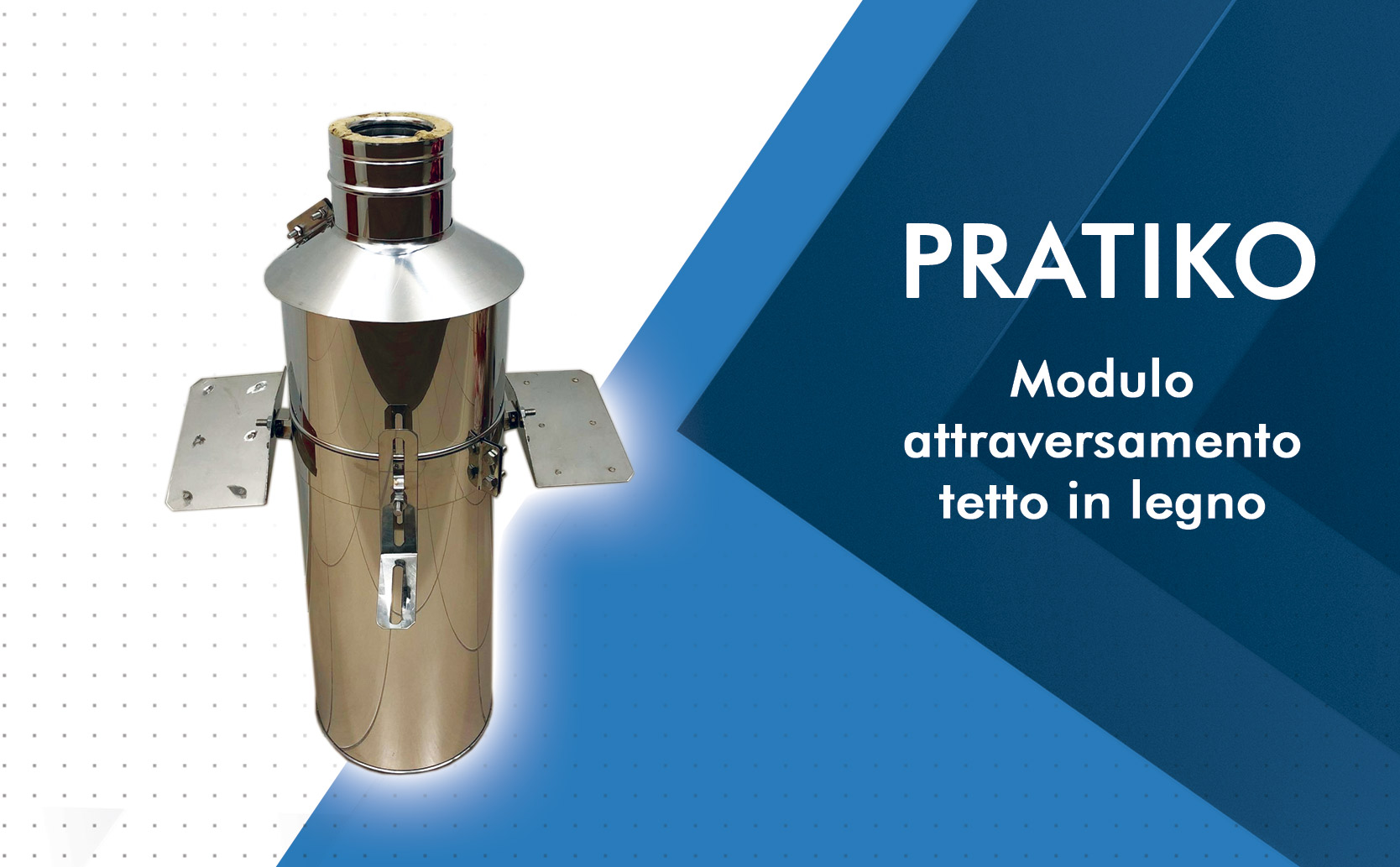

PRATIKO – Modulo attraversamento tetto in legno

SCHEDA TECNICA SERIE DOPPIA

Caratteristiche costruttive:

  • Tubo interno realizzato in acciaio inox AISI 316 L spessore 5/10
  • Tubo esterno realizzato in acciaio inox AISI 304 BA spessore 6/10 o in Rame spessore 6/10.
  • Piastra di fissaggio e supporti regolabili in altezza costruiti in acciaio inox AISI 304 spessore 15/10.
  • Viterie e bullonerie in acciaio inox.
  • Strato di materiale isolante in fibra ceramica per alte temperature spessore 50 mm.
  • Saldatura longitudinale continuo al TIG.
  • Diametri disponibili: 80/280 – 100/300 – 130/330 – 150/350 – 180/380 – 200/400 – 250/450 – 300/500.

Applicazioni

  • Evacuazione fumi condensati o secchi per funzionamento in pressione negativa N1 (senza guarnizione siliconica).

Livello di pressione/temperatura di esercizio

  • Pressione negativa N1 (senza guarnizione) max 600°C

Combustibili

  • Gassosi e liquidi con funzionamento a secco/umido
  • Solidi con funzionamento a secco

Certificazione

  • EN 1856-1:2009

Designazione prodotto

  • Funzionamento in pressione negativa N1 (senza guarnizione)
    • T600-N1-D-V2-L50050-G40
    • T600-N1-W-V2-L50060-G80
